(56)Java Spring Cloud enterprise express开发体系结构中的Spring Cloud集成Zipkin服务跟踪

[复制链接]

1

主题

1

帖子

-7

积分

限制会员

积分
-7
发表于 2021-9-30 10:49:43 | 显示全部楼层 |阅读模式
Zipkin是Twitter的开源项目,是一个分布式跟踪系统,用于收集所有服务的监控数据,并为数据收集和数据查询提供两个主要接口服务。使用Zipkin可以直观地查看呼叫链,并可以轻松地确定服务之间的呼叫关系和呼叫所需的时间。

需要框架源的朋友可以查看我的个人资料并联系我。洪志分布式云体系结构源代码








Zipkin数据收集服务

要部署Zipkin,必须在启动java-jar之前下载编译的jar包。

Curl-sSL|bash-s

Java-jarzipkin.jar





启动后访问可以看到管理页面,如图1所示。
FFFF,t_70#pic_center"/>



项目集成 Zipkin 发送调用链数据
在前面的教程中,我们只是集成了SpringCloud Sleuth,然后将跟踪信息输出到日志中。现在,Zipkin 的服务部署好了,需要将链路跟踪的信息发送给 Zipkin 的收集服务。

需要在项目中添加依赖,具体代码如下所示。

    org.springframework.cloud
    spring-cloud-starter-zipkin
在属性文件中可以配置 Zipkin 的地址,默认是 ,这样才能将跟踪的数据发送到执行的收集服务中。
# 配置 zipKin Server 的地址
spring.zipkin.base-url=

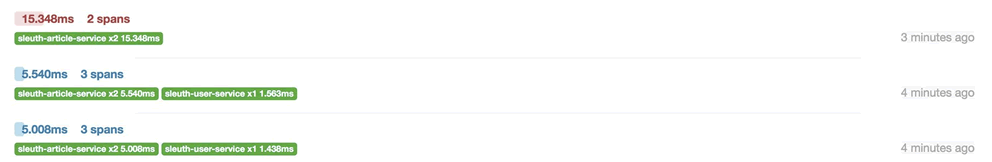

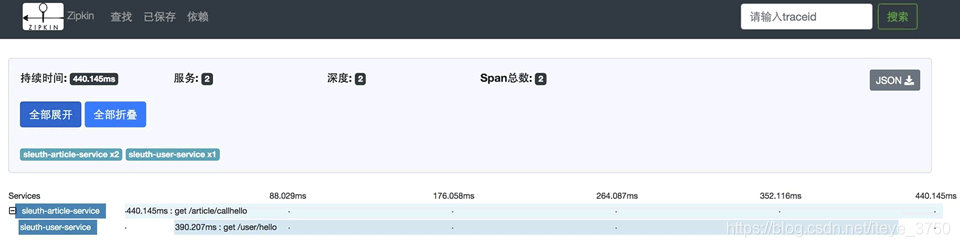

然后我们启动之前的服务、访问接口,就可以看到数据已经能够在 Zipkin 的 Web 页面中了,如图 2 和图 3 所示。

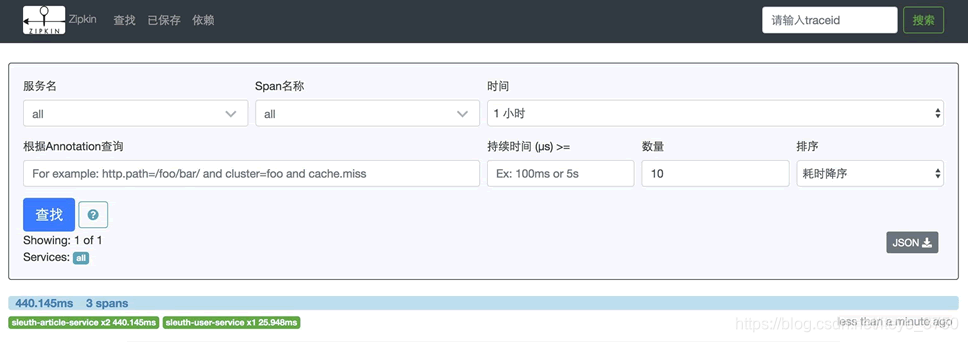

停掉被访问的服务,模拟一下异常情况,通过 Zipkin 的 UI 可以快速发现请求异常的信息,如图 4 所示。






还可以查询异常的详细信息,如图 5 所示。






抽样采集数据
在实际使用中可能调用了 10 次接口,但是 Zipkin 中只有一条数据,这是因为收集信息是有一定比例的,这并不是 bug。Zipkin 中的数据条数与调用接口次数默认比例是 0.1,当然我们也可以通过配置来修改这个比例值:

#zipkin 抽样比例
spring.sleuth.sampler.probability=1.0

之所以有这样的一个配置,是因为在高并发下,如果所有数据都采集,那这个数据量就太大了,采用抽样的做法可以减少一部分数据量,特别是对于 Http 方式去发送采集数据,对性能有很大的影响。
异步任务线程池定义
Sleuth 对异步任务也是支持的,我们用 @Async 开启一个异步任务后,Sleuth 会为这个调用新创建一个 Span。
如果你自定义了异步任务的线程池,会导致无法新创建一个 Span,这就需要使用 Sleuth 提供的 LazyTraceExecutor 来包装下。代码如下所示。@Configuration
@EnableAutoConfiguration
public class CustomExecutorConfig extends AsyncConfigurerSupport {
    @Autowired
    BeanFactory beanFactory;
    @Override
    public Executor getAsyncExecutor() {
        ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
        executor.setCorePoolSize(7);
        executor.setMaxPoolSize(42);
        executor.setQueueCapacity(11);
        executor.setThreadNamePrefix("zhangsan-");
        executor.initialize();
        return new LazyTraceExecutor(this.beanFactory, executor);
    }
}

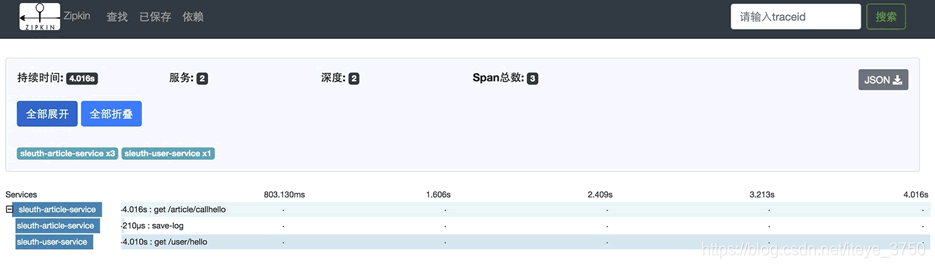

如果直接 return executor 就不会新建 Span,也就不会有 save-log 这个 Span。如图 6 所示。






TracingFilter
TracingFilter 是负责处理请求和响应的组件,我们可以通过注册自定义的 TracingFilter 实例来实现一些扩展性的需求。下面给大家演示下如何给请求添加自定义的标记以及将请求 ID 添加到响应头返回给客户端。代码如下所示。

@Component
@Order(TraceWebServletAutoConfiguration.TRACING_FILTER_ORDER + 1)
class MyFilter extends GenericFilterBean {
    private final Tracer tracer;
    MyFilter(Tracer tracer) {
        this.tracer = tracer;
    }
    @Override
    public void doFilter(ServletRequest request, ServletResponse response, FilterChain chain)
            throws IOException, ServletException {
        Span currentSpan = this.tracer.currentSpan();
        if (currentSpan == null) {
            chain.doFilter(request, response);
            return;
        }
        ((HttpServletResponse) response).addHeader("ZIPKIN-TRACE-ID", currentSpan.context().traceIdString());
        currentSpan.tag("custom", "tag");
        chain.doFilter(request, response);
    }
}

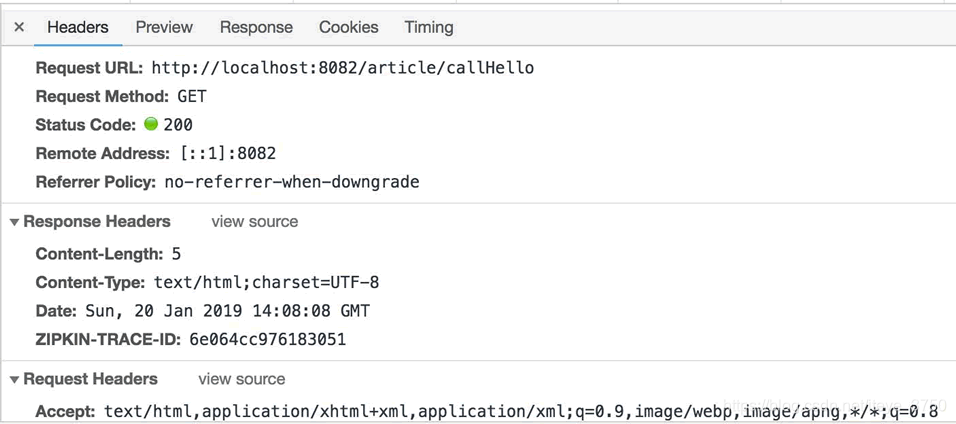

我们在响应头中设置了请求 ID,可以通过查看请求的响应信息来验证是否设置成功,如图 7 所示。

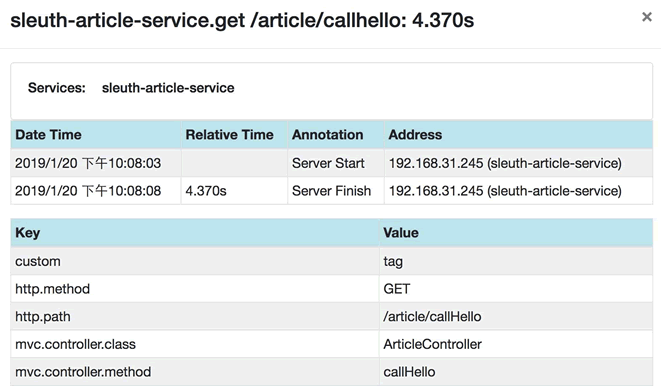

手动创建的标记可以在 Zipkin 中查看,如图 8 所示。








自定义标记是一个非常实用的功能,可以将请求对应的用户信息标记上去,排查问题时非常有帮助。
监控本地方法
异步执行和远程调用都会新开启一个 Span,如果我们想监控本地的方法耗时时间,可以采用埋点的方式监控本地方法,也就是开启一个新的 Span。代码如下所示。
@Autowired
Tracer tracer;
@Override
public void saveLog2(String log) {
    ScopedSpan span = tracer.startScopedSpan("saveLog2");
    try {
        Thread.sleep(2000);
    } catch (Exception | Error e) {
        span.error(e);
    } finally {
        span.finish();
    }
}

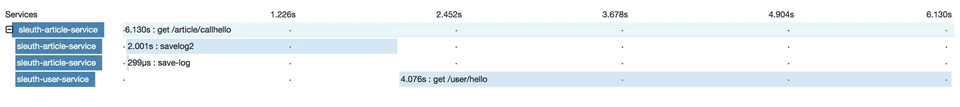

通过手动埋点的方式可以创建新的 Span,在 Zipkin 的 UI 中也可以看到这个本地方法执行所消耗的时间,可以看到 savelog2 花费了 2 秒的时间,如图 9 所示。






除了使用代码手动创建 Span,还有一种更简单的方式,那就是在方法上加上下面的注解:

@NewSpan(name = "saveLog2")



过滤不想跟踪的请求
对于某些请求不想开启跟踪,可以通过配置 HttpSampler 来过滤掉,比如 swagger 这些请求等。代码如下所示。
@Bean(name = ServerSampler.NAME)
HttpSampler myHttpSampler(SkipPatternProvider provider) {
    Pattern pattern = provider.skipPattern();
    return new HttpSampler() {
        @Override
        public  Boolean trySample(HttpAdapter adapter, Req request) {
            String url = adapter.path(request);
            boolean shouldSkip = pattern.matcher(url).matches();
            if (shouldSkip) {
                return false;
            }
            return null;
        }
    };
}



核心在 trySample 方法中,只要不想跟踪的 URL 直接返回 false 就可以过滤。规则可以自定,笔者用了 SkipPatternProvider 来过滤,SkipPatternProvider 中的 skipPattern 配置了很多过滤规则。
/api-docs.*|/autoconfig|/configprops|/dump|/health|/info|/metrics.*|
/mappings|/trace|/swagger.*|.*\.png|.*\.css|.*\.js|.*\.html|/favicon.ico|
/hystrix.stream|/application/.*|/actuator.*|/cloudfoundryapplication
用RabbitMq代替Http发送调用链数据
虽然有基于采样的收集方式,但是数据的发送采用 Http 还是对性能有影响。如果 Zipkin 的服务端重启或者挂掉了,那么将丢失部分采集数据。为了解决这些问题,我们将集成 RabbitMq 来发送采集数据,利用消息队列来提高发送性能,保证数据不丢失。
在服务中增加 RabbitMq 的依赖:

    org.springframework.amqp
    spring-rabbit
然后在属性文件中增加 RabbitMq 的连接配置:
# 修改zipkin的数据发送方式为RabbitMq
spring.zipkin.sender.type=RABBIT
# rabbitmq 配置
spring.rabbitmq.addresses=amqp://192.168.10.124:5672
spring.rabbitmq.username=zhangsan
spring.rabbitmq.password=123456



到这里,集成就已经完成了,记得去掉之前配置的 spring.zipkin.base-url。因为我们现在利用 RabbitMq 来发送数据了,所以这个配置就不需要了。
数据发送方已经采用 RabbitMq 来发送调用链数据,但是 Zipkin 服务并不知道 RabbitMq 的信息,所以我们在启动 Zipkin 服务的时候需要指定 RabbitMq 的信息。

java -DRABBIT_ADDRESSES=192.168.10.124:5672 - DRABBIT_USER=zhangsan -DRABBIT_PASSWORD=123456 -jar zipkin.jar


用Elasticsearch存储调用链数据
目前我们收集的数据都是存在 Zipkin 服务的内存中,服务一重启这些数据就没了,我们需要将这些数据持久化。我们可以将其存储在MySQL 中,实际使用中数据量可能会比较大,所以 MySQL 并不是一种很好的选择,可以选择用 Elasticsearch 来存储数据,Elasticsearch 在搜索方面有先天的优势。
启动 Zipkin 的时候指定存储类型为 ES,指定 ES 的 URL 信息:
java -DSTORAGE_TYPE=elasticsearch -DES_HOSTS=:9200 - DRABBIT_ADDRESSES=192.168.10.124:5672 -DRABBIT_USER=zhangsan -DRABBIT_PASSWORD=123456 -jar zipkin.jar



重启服务,然后收集一些数据,我们可以通过两种方式来验证数据是否存储到了 Elasticsearch 中。
可以重启 Zipkin 服务,然后看看数据是否还存在,如果存在则证明数据已经是持久化了。
可以通过查看 Elasticsearch 中的数据来确认数据有没有存储成功,访问 Elasticsearch 的地址查看当前所有的索引信息::9200/_cat/indices。
yellow open zipkin:span-2019-01-22 P0QTytShTWmAyZVg61dmRg 5 1 5 0 33.6kb 33.6kb



可以看到当前节点下面有哪些索引,如果看到有以 zipkin 开头的就说明索引创建了,接着直接查询这个索引下是否有数据即可认证是否存储成功,访问 :9200/索引名称/_search。
